干熄焦二次除塵器 焦化廠專用除塵設備

山西焦化廠干熄焦工程為2×65孔ZHJL5552D型5.5m搗固焦?fàn)t配套的熄焦系統，焦?fàn)t設計規模年產焦炭130萬噸，干熄焦設計規模為1×160t/h。

根據用戶提供信息及相關環保技術要求，選用由ZTD-1T陶瓷多管除塵器組成的煙氣粉塵治理系統，以煙氣能夠達標排放。擬定設計參數如下

1.處理煙氣量：Q＝230000 m3/h

2.除塵效率：≥80%

3.設備阻力：＜1200 Pa

4.旋風子：?400mm    120支，

5.林格曼黑度：0～1級

6.排放濃度：≤500mg

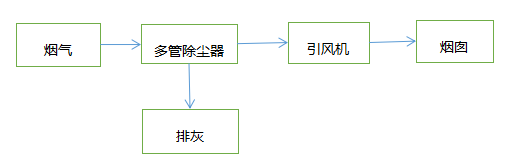

干熄焦二次除塵工藝流程

陶瓷多管除塵器簡介

ZTD-T陶瓷多管除塵器是我公司的新一代高 效低阻的除塵設備，有φ400、φ290兩種。本方案選用φ400型。本除塵器外部用Q235鋼結構，內部由若干個并聯的陶瓷旋風除塵器單元（又稱陶瓷旋風子）組成的除塵設備。它可以由一般的陶瓷旋風除塵器單元或直流型旋風除塵器單元組成，這些單元被的組合在一個殼體內，有總的進氣管、排氣管和灰斗?；叶放呕铱梢杂卸喾N排灰形式。

陶瓷多管除塵器工作原理

含塵氣體由總進氣管進入氣體分布室，隨后進入陶瓷旋風體和導流片之間的環形空隙。導流片使氣體由直線運動變?yōu)閳A周運動，旋轉氣流的絕大部分沿旋風體自圓筒體呈螺旋形向下，朝錐體流動，含塵氣體在旋轉過程中產生離心力，將密度大于氣體的塵粒甩向筒壁。塵粒在與筒壁接觸，便失去慣性力而靠入口速度的動量和向下的重力沿壁面向下落入排灰口進入總灰斗。旋轉下降的外旋氣流到達錐體下端位時，因圓錐體的收縮即以同樣的旋轉方向在旋風管軸線方向由下而上繼續做螺旋形流動（凈氣），經過陶瓷旋風體排氣管進入排氣室，由總排氣口排出，總排氣管可以根據需要放置在側向或頂部。

 陶瓷多管除塵器特點

1、適用于各種型號和各種燃燒方式的工業鍋爐、焦化廠及熱電站鍋爐的粉塵治理。如鏈條爐，干熄焦、往復爐、沸騰爐、拋煤機爐、煤粉爐、硫化床爐等。

2、對于其它工業粉塵，同樣可用旋風除塵器治理，還可利用多管旋風除塵器進行水泥及其它有實用價值的粉塵進行回收。

3、處理風量大，負荷適應性強，陶瓷多管除塵器的陶瓷機芯光滑，不會產生堵塞現象。占地面積小，可根據用戶場地情況，因地制宜，靈活地進行安裝。置于室內、露天均可。

4、一次性投資少。本除塵器與靜電除塵器相比，總投資少，與水膜式除塵器相比，不用循環水，沒有二次揚程，無廢水排放，不需增加水處理的設備。

5、因為本設備是由陶瓷旋風管組成，它比鑄鐵管，表面光滑，并耐酸耐堿，因此還可以濕式除塵。適用于捕集各種非黏結型的干燥粉塵。該產品不但用于煙塵和氣體的治理，而且是冶金、采礦、建材、化工等行業對粉塵治理的理想設備。

6、和鑄鐵管除塵器相比阻力小、流速均勻、除塵，具有蝕、損、、不堵塞、使用壽命長、運行管理簡單、無費用、沒有二次污染、重量輕、運輸方便等優點。

7、陶瓷多管除塵器的安裝、管理方便，維修簡單。節約維修資金，本除塵器基本不需維修。

8、陶瓷多管除塵器的使用壽命長，基本和鍋爐同等壽命。
