布袋除塵器灰斗設計

布袋除塵器灰斗上口尺寸的大小 取決于濾袋室的大小。 一臺布袋除塵設備的除塵能力是以其過濾總面積(即布袋總面積)來衡量的。同樣的過濾面積可以設計成小濾袋室小灰斗，而室數多；也可設計成大室大灰斗，而室數少；布袋除塵器灰斗尺寸較大時，斗內應設導流板，即使進入灰斗上部的含塵氣體通過導流板較均勻地進入濾袋式箱體或布袋中，導流板的結構要簡單 ，斗內焊接量要減少。

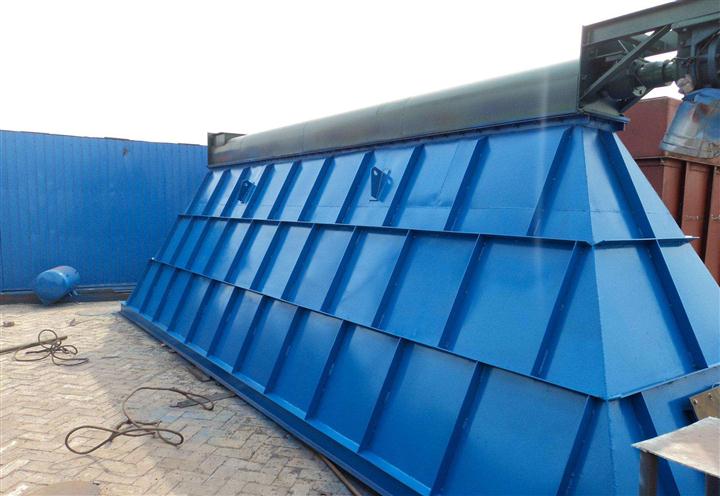

布袋除塵器灰斗設計成正方形或近似正方形為宜，一般上口尺寸為3m左右時，壁板厚采用4-5mm，如上口尺寸為5m左右時，壁板厚采用6-8mm?？紤]到磨損及腐蝕,太薄會影響使用壽命，灰斗外壁有環向加筋，用槽鋼或角鋼制作，環向加筋之間還有豎向加筋，用角鋼或扁鋼制作，斗壁薄則加筋密，斗壁厚加筋可以稀一些。須根據 灰斗的大小及灰的比重計算確定 ?；叶飞峡诔叽绱笥?m，高度也大于5m的灰斗有時在灰斗內增設幾層支撐，支撐用圓鋼管制作。一般灰斗壁板上口的直段較小，下面的斜壁段很長,而且是懸空的,要考慮其鋼度，過長時可將灰斗分節，以利制造、運輸、安裝節與節之間用法蘭連接，法蘭可用角鋼制作。

布袋除塵器灰斗配件有振動器、料位計、檢修人孔等一般在灰斗下方；灰斗下口連接卸灰閥，灰斗的斜壁與地面的夾角要大于斗內散狀體的自然體止角，灰斗與下部鋼架的立柱，可以有各種連接方法，有的立柱頂四周設大梁，灰斗上口的壁板直接焊接在大梁上，有的灰斗上口四角設支座，直接座在柱頂上。
