鑄造廠澆鑄車間粉塵治理方案

我公司對內蒙古某鐵合金有限公司澆鑄車間煙氣粉塵治理，經勘查現場情況進行設計方案。

根據貴公司意見為了節省資金利用爐前出鐵除塵器來收集澆鑄區煙氣，據現場建筑廠房車間、設備的影響，需要鋪設較長的管道，澆鑄區設計風量為100000 m3/h。原有除塵器風量分配澆鑄區100000 m3/h，直接影響原來吸塵點收塵效果，由于管道較長及多個彎頭等阻力的影響，原有風機電機的風量風壓遠遠不夠，需要更換風機電機及電器控制部分，更換風機后風量增大除塵器的過濾風速隨時加快，風速加快過濾面積不夠用直接影響煙氣排放要求。根據我公司建議以下方案。

根據澆鑄現場考慮到不能影響生產、不改變原有澆鑄方式、不影響天車吊運情況下，特意設計了一套移動伸縮式吸塵罩，固定罩設計在兩澆鑄區中間軌道上部，澆鑄區吸塵管道部分采用地面鋪設長方形管道（距地平面高500mm），并在管道上部鋪設花紋板，兩側設計階梯便于人員通過，管道底部是原有軌道和牽引鋼絲繩。此設計不改變原有天車行走及澆鑄方式，移動伸縮式吸塵罩采用雙向兩工位使用方式。伸縮罩有4套行走電機來驅動，采用遙控器控制行走，有現場工作人員來操控。達到煙氣回收效果。煙氣由除塵引風機引入除塵器后再由15米煙筒排出。

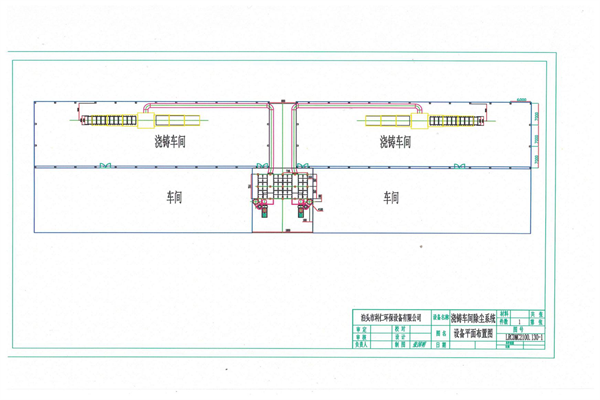

    設計兩套長袋離線脈沖除塵器系統。西車間1、2號爐設計一套除塵系統按100000m3/h設計，東車間3、4號爐設計一套除塵系統按100000m3/h設計。根據現場場地現狀，將兩套除塵設備并排設計安裝東西車間中間通道位置，除塵器設計4.5米鋼結構支架平臺之上安裝，減少了占用場地又不影響車輛通行。除塵管道利用車間鋼結構立柱做支架架空，管道設計在車間外部墻壁。
